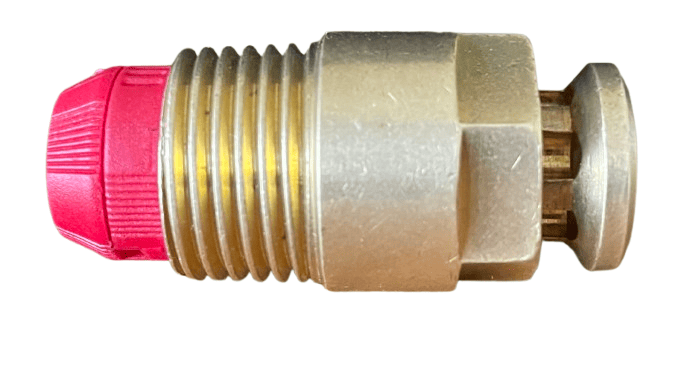

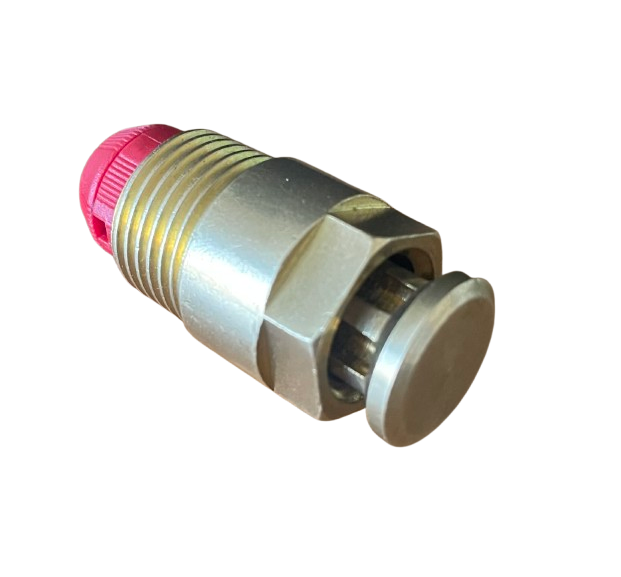

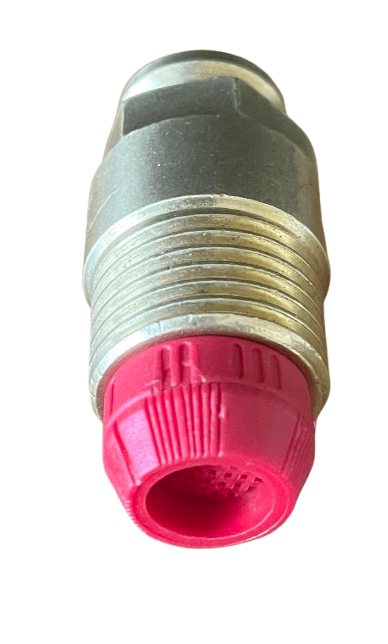

Art. FDA-000007TP – Tränkenippel 1/2″ Befeuchtungssystem mit Messingdruckknopf

Art. FDA-000007TP - Automatischer Nippeltränker 1/2" Befeuchtungssystem mit Messingdruckknopf für Schweinetröge (Fressen/Trinken)

Produktbeschreibung

Der automatische Nippeltränker FDA-000007TP mit Messingdruckknopf ist für den Einsatz in Futtertrögen (Fressen-Trinken-Systeme) konzipiert und gewährleistet eine konstante Wasserabgabe direkt während der Futteraufnahme.

Das Druckknopfsystem ermöglicht eine präzise und kontrollierte Aktivierung durch das Tier und verbessert die Wasserbewirtschaftung im Futtertrog.

Diese Lösung ermöglicht eine verbesserte Futteraufnahme, fördert die Hydrierung der Tiere und reduziert Verschwendung, wodurch der Stallbereich sauberer bleibt.

Hergestellt aus robusten und verschleißfesten Materialien, ist er ideal für Schweinezuchtbetriebe, die Zuverlässigkeit, Langlebigkeit und einfache Handhabung erfordern.

Technische Daten

• Messingkörper
• Druckknopfsystem aus Messing
• Wasseranschluss 1/2"
• Gesamtlänge: 47,15 mm
• Stift Ø 17 x 10 mm
• Sechskant 19 mm
• Gewicht: 65,0 g
• Kompakte und robuste Bauweise

Installationshöhen und -winkel

👉 (HIER KLICKEN) für die vollständige Installationstabelle

Die angegebenen Höhen sind allgemeine Richtlinien.

Der Tränker FDA-000007TP ist für die Installation in Futtertrögen konzipiert, sodass das Schwein ihn während des Fressens aktivieren kann.

Für die Ferkelaufzucht wird die Verwendung von zwei Installationshöhen oder Höhenverstellern empfohlen, um die Position an das Wachstum der Tiere anzupassen.

Die Neigung kann zwischen 30° und 45° eingestellt werden:

Ferkel (7–20 kg)

• Höhe: 8 – 12 cm über dem Trogboden
• Winkel: 30° – 45°
• Druck: 0,5 – 1,5 bar
• Durchfluss: 0,5 – 0,8 l/min

Abgesetzte Ferkel / Läufer (20–40 kg)

• Höhe: 12 – 18 cm
• Winkel: 35° – 45°
• Druck: 1 – 2 bar
• Durchfluss: 0,7 – 1,0 l/min

Läufer (40–80 kg)

• Höhe: 18 – 25 cm
• Winkel: 40° – 45°
• Druck: 1 – 2,5 bar
• Durchfluss: 0,8 – 1,2 l/min

Mastschweine (80–120+ kg)

• Höhe: 25 – 35 cm
• Winkel: 45°
• Druck: 1,5 – 3 bar
• Durchfluss: 1,0 – 1,5 l/min

Eine korrekte Installation ermöglicht es, den Wasserfluss direkt in das Futter zu leiten, was Verschwendung reduziert und die Futtereffizienz verbessert.

Empfohlener Wasserdruck

Alle Tränken funktionieren sowohl bei Nieder- als auch bei Hochdruck, mit einem Maximalwert von 4 bar (55 psi).

Für die Ferkelaufzucht sollte der Wasserdruck 2 bar (28 psi) nicht überschreiten.

Im Allgemeinen begünstigen niedrigere Drücke:

• Wassereinsparung
• geringerer Verschleiß der Komponenten
• kontrollierter Wasserdurchfluss
• einfachere Bedienung
• Reduzierung von Verschwendung

👉 Bei hohen oder schwankenden Werten wird die Verwendung eines Druckminderers empfohlen.

Durchflussmenge

👉 (HIER KLICKEN) für die Durchflusstabelle

Die Durchflussmenge der automatischen 1/2"-Nippeltränke variiert je nach Druck in der Wasserleitung.

Für einen optimalen Betrieb wird eine Durchflussmenge zwischen 0,7 und 1,5 L/min empfohlen, um eine korrekte Befeuchtung des Futters ohne Überschuss zu erreichen.

Das Druckknopfsystem ermöglicht eine kontrollierte Abgabe und passt sich an unterschiedliche Druckbedingungen der Anlage an.

In der Grafik sind drei Einstellstufen hervorgehoben:

• Stufe 1 (2–9 bar) – grüner Bereich
  für Anlagen mit hohem Druck

• Stufe 2 (1–2 bar) – blauer Bereich
  für mittlere Drücke

• Stufe 3 (0–1 bar) – grauer Bereich
  für Leitungen mit niedrigem Druck

Die Grafik ermöglicht es, schnell die richtige Stufe an der Kappe zu finden, um eine stabile Durchflussmenge in Abhängigkeit vom verfügbaren Druck zu erzielen.

Bei korrekter Einstellung bleibt die Durchflussmenge bei etwa 1,0 l/min, was einen konstanten, zuverlässigen und für verschiedene Haltungsbedingungen geeigneten Durchfluss garantiert.

Der Einsatz von Druckminderern ermöglicht eine zentrale Steuerung des Durchflusses, was besonders in heißen Perioden nützlich ist.

Wasserverschmutzung

Die Verschmutzung des Wassers oder der Rohrleitungen ist eine der Hauptursachen für Fehlfunktionen von Tränken.

Das Vorhandensein von Verunreinigungen oder Sedimenten kann die ordnungsgemäße Funktion des Systems beeinträchtigen und seine Lebensdauer verkürzen.

👉 Es wird empfohlen, einen Filter im Wassersystem zu installieren, um diese Probleme zu vermeiden und eine konstante Leistung zu gewährleisten.
