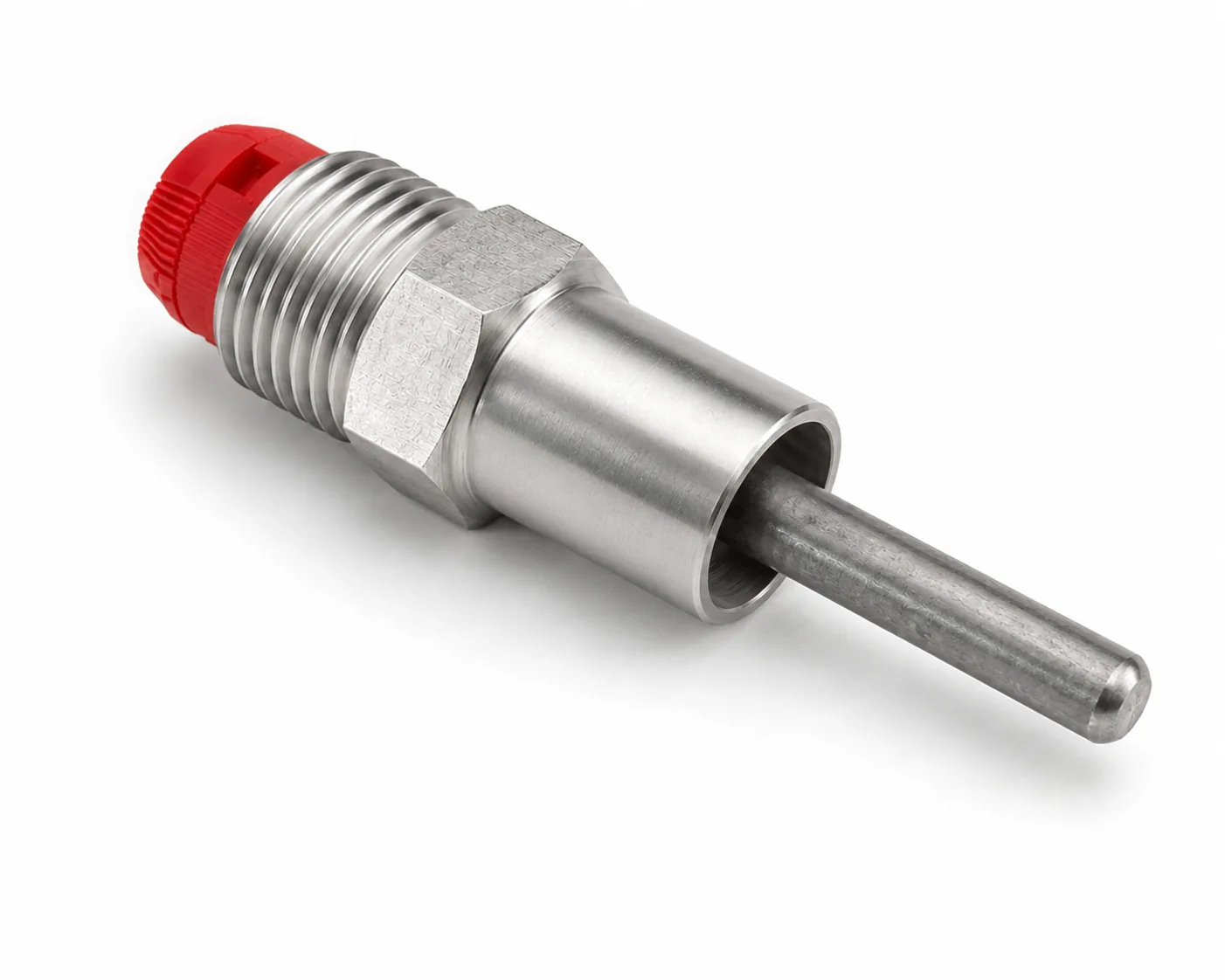

Art. FDA-000019ETP – Verstellbare Edelstahl-Selbsttränke 1/2″ für Schweine-Futterautomaten (Breiautomaten)

Art. FDA-000019ETP - Verstellbare Edelstahl-Nippel-Selbsttränke 1/2" für Schweine-Futterautomaten (Breiautomaten)

Produktbeschreibung

Die automatische Nippeltränke Art. FDA-000019ETP ist für den Einsatz in Futterautomaten (Breiautomaten) konzipiert und gewährleistet eine konstante Wasserabgabe direkt während der Futteraufnahme.

Diese Lösung ermöglicht eine verbesserte Futteraufnahme, fördert die Hydrierung der Tiere und reduziert Verschwendung, wodurch der Stallbereich sauberer bleibt.

Hergestellt aus robusten und verschleißfesten Materialien, ist er ideal für Schweinezuchtbetriebe, die Zuverlässigkeit, Langlebigkeit und einfache Handhabung erfordern.

Der Nippel wird auch in Tränkesystemen für Hunde eingesetzt.

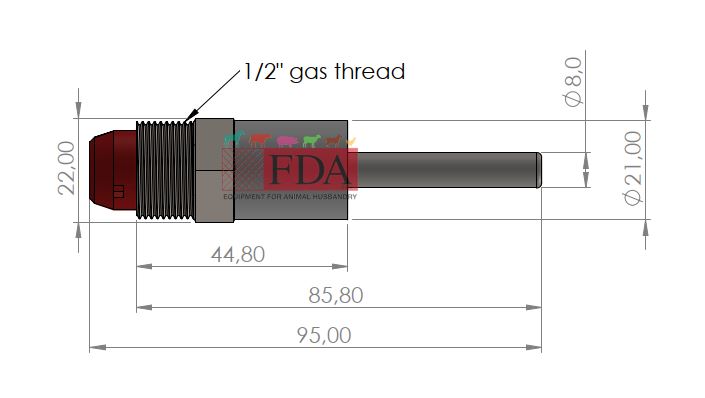

Technische Daten

• Material: Edelstahl

• Wasseranschluss 1/2"

• Gesamtlänge: 95,0 mm

• Tränkerohr Ø 21 mm

• Stift Ø 8 mm

• Gewicht: 87,8 g

• Sechskant 22 mm

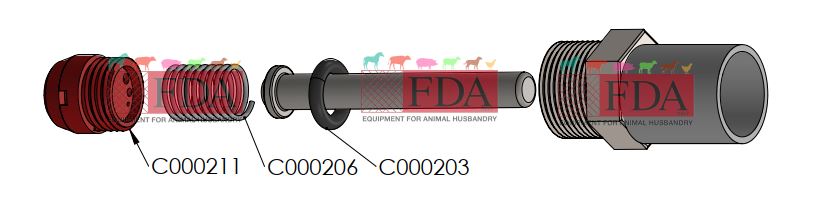

• Ventil mit verstellbarem Kunststofffilter

  • Erhältlich in der Ausführung mit Edelstahlsieb und Messingventil – Modell FDA-000019E

Installationshöhen und -winkel

👉 (HIER KLICKEN) für die vollständige Installationstabelle

Die angegebenen Höhen sind allgemeine Richtlinien.

Die Tränke FDA-000019ETP ist für die Installation innerhalb von Futterautomaten konzipiert, sodass das Schwein sie während des Fressens aktivieren kann.

Für die Ferkelaufzucht wird die Verwendung von zwei Installationshöhen oder Höhenverstellern empfohlen, um die Position an das Wachstum der Tiere anzupassen.

Die Neigung kann zwischen 30° und 45° eingestellt werden:

• Ferkel (7–20 kg)

  • Höhe: 8 – 12 cm über dem Trogboden
  • Winkel: 30° – 45°
  • Druck: 0,5 – 1,5 bar
  • Durchfluss: 0,5 – 0,8 l/min

  ---

  Abgesetzte Ferkel / Läufer (20–40 kg)

  • Höhe: 12 – 18 cm
  • Winkel: 35° – 45°
  • Druck: 1 – 2 bar
  • Durchfluss: 0,7 – 1,0 l/min

  ---

  Läufer (40–80 kg)

  • Höhe: 18 – 25 cm
  • Winkel: 40° – 45°
  • Druck: 1 – 2,5 bar
  • Durchfluss: 0,8 – 1,2 l/min

  ---

  Mastschweine (80–120+ kg)

  • Höhe: 25 – 35 cm
  • Winkel: 45°
  • Druck: 1,5 – 3 bar
  • Durchfluss: 1,0 – 1,5 l/min

Eine korrekte Installation ermöglicht es, den Wasserfluss direkt in das Futter zu leiten, was Verschwendung reduziert und die Futtereffizienz verbessert.

Empfohlener Wasserdruck

Alle Tränken funktionieren sowohl bei Nieder- als auch bei Hochdruck, mit einem Maximalwert von 4 bar (55 psi).

Für die Ferkelaufzucht sollte der Wasserdruck 2 bar (28 psi) nicht überschreiten.

Im Allgemeinen begünstigen niedrigere Drücke:

• Wassereinsparung

• geringeren Verschleiß von Dichtungen und Feder

• sanfteren Wasserfluss

• einfachere Bedienung

• Reduzierung von Verschwendung

👉 Bei hohen oder schwankenden Werten wird die Verwendung eines Druckminderers empfohlen.

Durchflussmenge

👉 (HIER KLICKEN) für die Durchflusstabelle

Die Durchflussmenge der automatischen 1/2"-Nippeltränke variiert je nach Druck in der Wasserleitung.

Für einen optimalen Betrieb des Systems wird ein Durchfluss zwischen 0,7 und 1,5 l/min empfohlen, um eine korrekte Befeuchtung des Futters zu erreichen, Wasserverschwendung zu reduzieren und den Fütterungsbereich sauberer zu halten.

Bei der Version mit verstellbarem Ventil (Modell FDA-000019ETP) kann die Durchflussmenge über die Ventilkappe eingestellt werden, um den Durchfluss an den vorhandenen Systemdruck anzupassen.

In der Grafik sind drei Einstellstufen hervorgehoben:

• Stufe 1 (2–9 bar) – grüner Bereich
  für Hochdrucksysteme

• Stufe 2 (1–2 bar) – blauer Bereich
  für mittleren Druck

• Stufe 3 (0–1 bar) – grauer Bereich
  für Niederdruckleitungen

Die Grafik ermöglicht es, schnell die richtige Stufe an der Kappe zu finden, um eine stabile Durchflussmenge in Abhängigkeit vom verfügbaren Druck zu erzielen.

Bei korrekter Einstellung bleibt die Durchflussmenge bei etwa 1,0 l/min, was einen konstanten, zuverlässigen und für verschiedene Haltungsbedingungen geeigneten Durchfluss garantiert.

Der Einsatz von Druckminderern ermöglicht eine zentrale Steuerung des Durchflusses, was besonders in heißen Perioden nützlich ist.

Wasserverschmutzung

Die Verschmutzung des Wassers oder der Rohrleitungen ist eine der Hauptursachen für Fehlfunktionen von Tränken.

Das Vorhandensein von Verunreinigungen oder Sedimenten kann die ordnungsgemäße Funktion des Systems beeinträchtigen und seine Lebensdauer verkürzen.

👉 Es wird empfohlen, einen Filter im Wassersystem zu installieren, um diese Probleme zu vermeiden und eine konstante Leistung zu gewährleisten.
