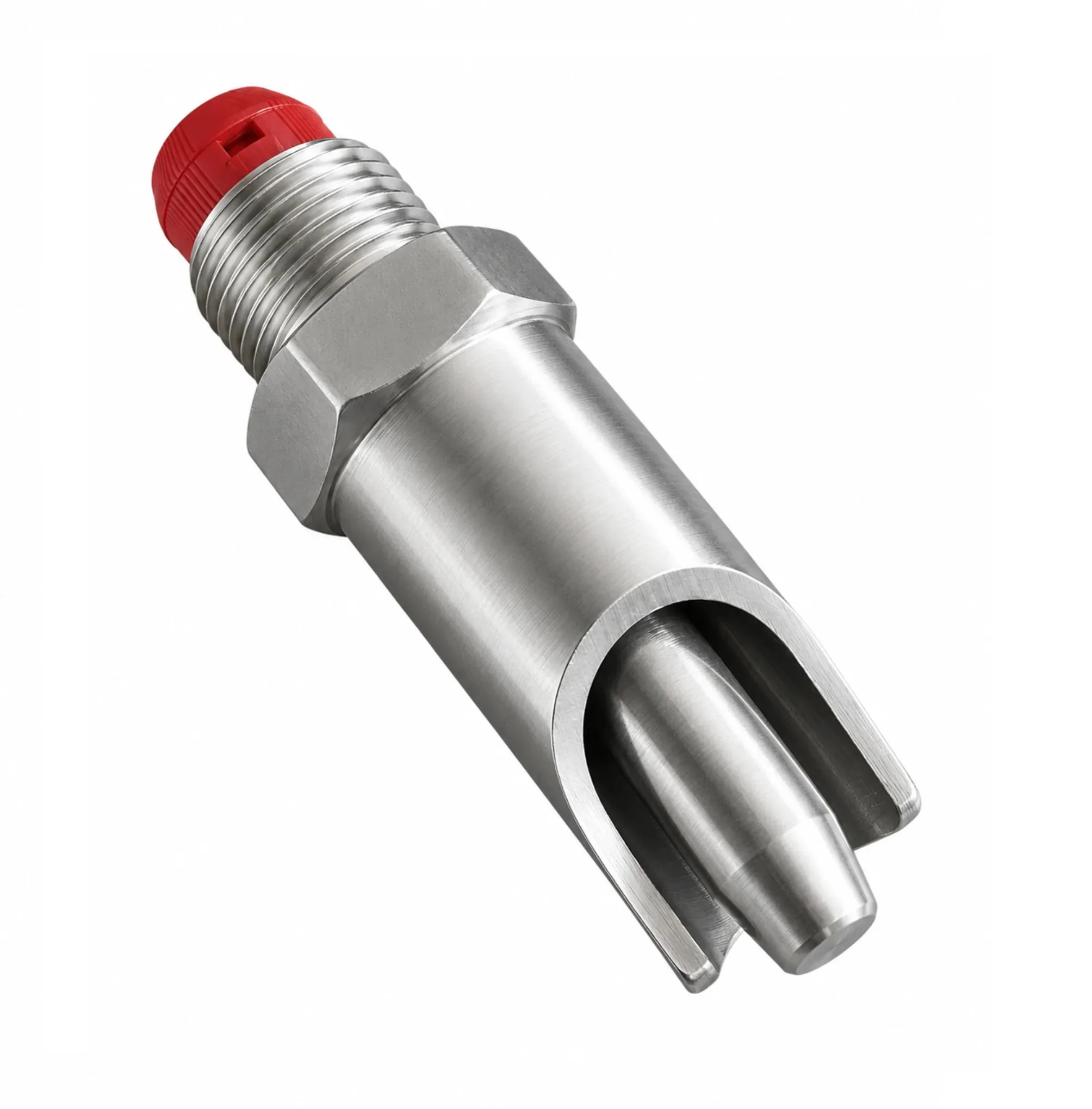

Adjustable valve high flow 1/2" nipple drinker for sows and finishing pigs with larger pin in stainless steel, model FDA-000013EP12TP

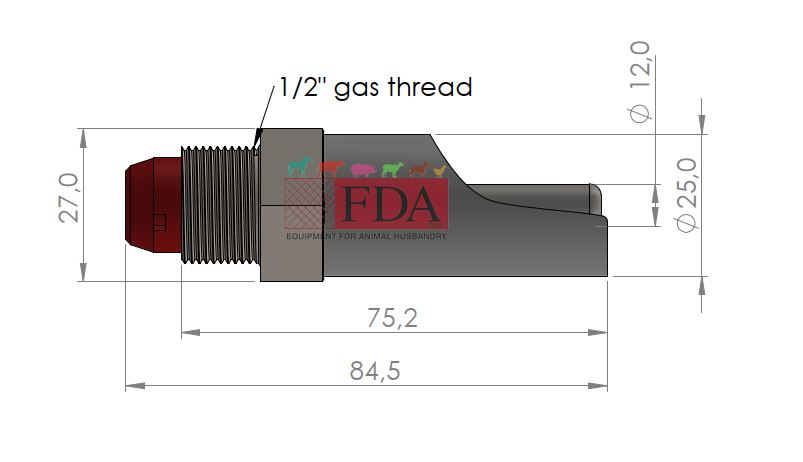

Технический чертеж с размерами ниппельной поилки 1/2" с регулируемым клапаном и высоким расходом для свиноматок и свиней на откорме с увеличенным штифтом, модель FDA-000013EP12TP

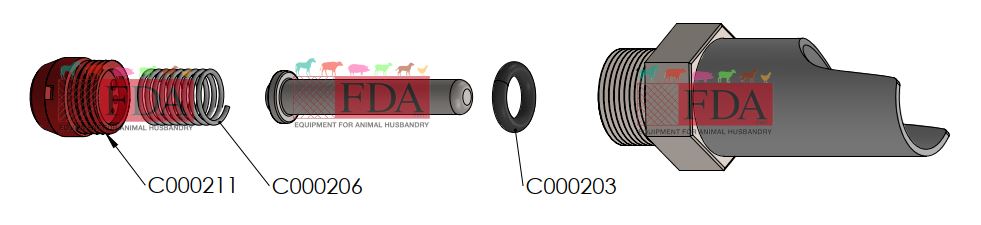

Деталировка ниппельной поилки 1/2" с регулируемым клапаном и высоким расходом для свиноматок и свиней на откорме с увеличенным штифтом, модель FDA-000013EP12TP
Rear view of adjustable 1/2" nipple drinker for pigs with flow control, model FDA-000012ETP
Регулируемый пластиковый клапан для ниппельной поилки свиней FDA-000002TP
Свинья, пьющая из ниппельной поилки FDA
График расхода клапана FDA, показывающий постоянные 1,4 л/мин при уровнях 0–3 бар, 3–6 бар и 7–9 бар.
Регулируемый пластиковый клапан с фильтром для поилки свиней

Арт. FDA-0013EP12TP — Ниппельная поилка 1/2” большая для свиноматок и откорма, регулируемая, с увеличенным штифтом

Артикул: FDA-0013EP12TP Категории: , , , Метка:

Автоматическая ниппельная поилка FDA-0013EP12TP из нержавеющей стали, с соединением 1/2″, регулируемым клапаном и увеличенным штифтом. Надежная, прочная и идеальная для обеспечения контролируемой подачи воды для свиноматок и свиней на откорме.

👉 (НАЖМИТЕ ЗДЕСЬ), чтобы посмотреть полную таблицу установки

👉 (НАЖМИТЕ ЗДЕСЬ), чтобы открыть таблицу расхода

👉 (НАЖМИТЕ ЗДЕСЬ) для просмотра технического чертежа

Автоматическая ниппельная поилка 1/2" регулируемая для свиноматок и свиней на откорме с увеличенным штифтом — Модель FDA-0013EP12TP

Описание продукта

Автоматическая регулируемая ниппельная поилка FDA-0013EP12TP разработана для обеспечения надежности, долговечности и постоянной подачи воды в линиях, предназначенных для свиноматок и свиней на откорме.
Изготовленная из прочных материалов и рассчитанная на быстрый монтаж, она является идеальным решением для свиноводческих хозяйств, требующих эффективности, гигиены и износостойкости даже в самых интенсивных условиях.

Это «старший брат» модели FDA-0000013ETP, но с увеличенным штифтом диаметром 12 мм.

Технические характеристики

  • Материал: нержавеющая сталь
  • Подключение воды 1/2"
  • Общая длина: 84,5 мм
  • Трубка поилки Ø 25 мм
  • Штифт Ø 12 мм
  • Вес: 160,4 г
  • Шестигранник 27 мм
  • Регулируемый пластиковый фильтр или внутренний фильтр из нержавеющей сетки со стопорным кольцом (Модель FDA-000013EP12)

Высота и угол установки

👉 (НАЖМИТЕ ЗДЕСЬ), чтобы посмотреть полную таблицу установки

Указанные высоты являются общими рекомендациями.
Для выращивания свиней на доращивании рекомендуется использовать две высоты установки или регуляторы высоты, чтобы адаптировать положение поилки по мере роста животных.

Поилка FDA-0013EP12TP может быть установлена под наклоном от 15° до 45°:

  • 15° → используйте минимальную высоту
  • 45° → используйте максимальную высоту

Такая регулировка обеспечивает правильную позу животных и снижает потери воды.

Рекомендуемое давление воды

Максимальное давление воды не должно превышать 4 бар (55 psi) для обеспечения правильной работы системы.

Для поросят и поросят-отъемышей давление не должно превышать 2 бар (28 psi).

Более низкое давление способствует:

  • экономии воды
  • увеличению срока службы уплотнений и пружины
  • равномерности потока
  • удобству использования
  • сокращению потерь

👉 Рекомендуется использовать редуктор давления, если в водопроводной линии наблюдаются высокие или нестабильные значения.

Расход воды

👉 (НАЖМИТЕ ЗДЕСЬ) для просмотра таблицы расхода

Расход варьируется в зависимости от давления в водопроводной линии.
Для свиноматок и свиней на откорме рекомендуется ориентировочный расход в пределах:

  • 1,0 и 2,0 л/мин, в зависимости от потребностей хозяйства.

На этом изображении показан график постоянного расхода регулируемого клапана FDA, который подает 1,4 литра в минуту независимо от давления.
На графике выделены три уровня регулировки клапана:

  • Уровень 1 (7–9 бар): зеленая зона, используется при высоком давлении в системе.

  • Уровень 2 (3–6 бар): синяя зона, подходит для систем со средним давлением.

  • Уровень 3 (0–3 бар): серая зона, идеально подходит для линий поения с низким давлением.

График помогает быстро понять, какой уровень установить на колпачке клапана для получения стабильного и правильного расхода в соответствии с имеющимся давлением в системе. Расход остается стабильным на уровне 1,4 л/мин, обеспечивая постоянный и надежный поток.

Использование редукторов давления позволяет осуществлять централизованное управление системой, что особенно полезно в летние месяцы, когда может возникнуть необходимость в увеличении расхода.
